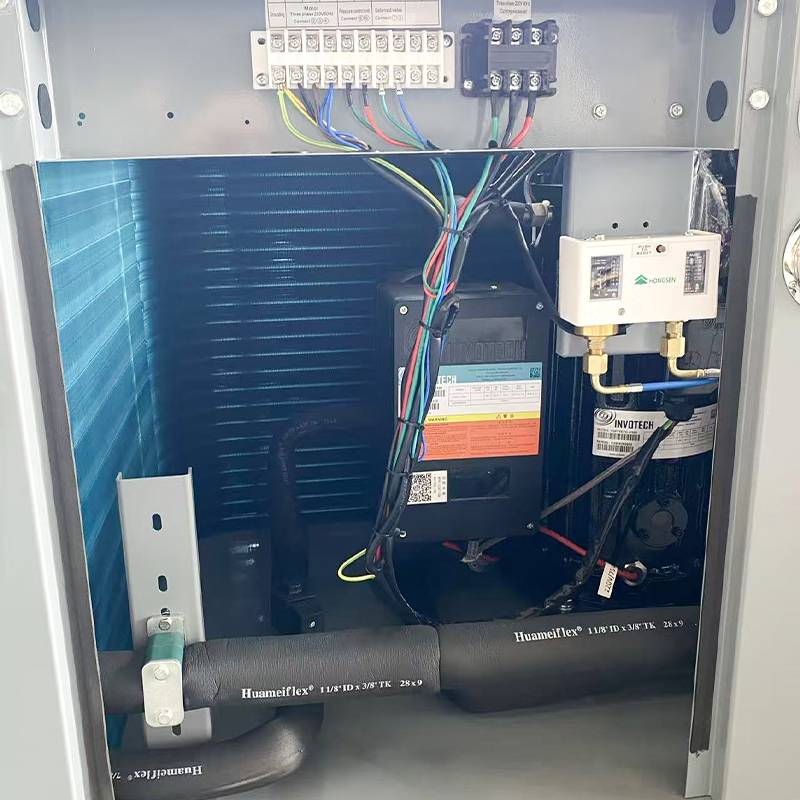

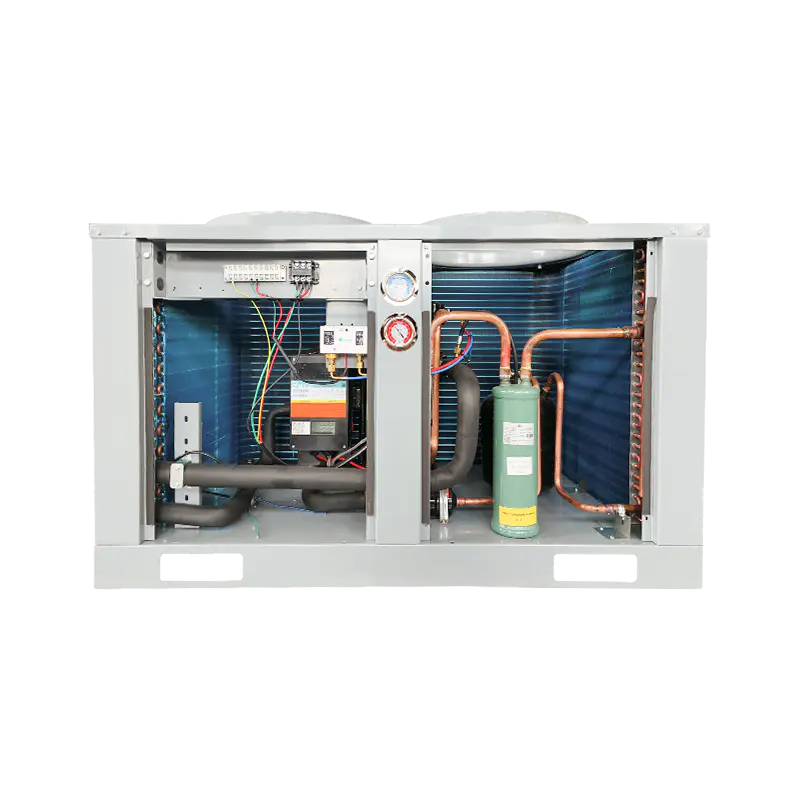

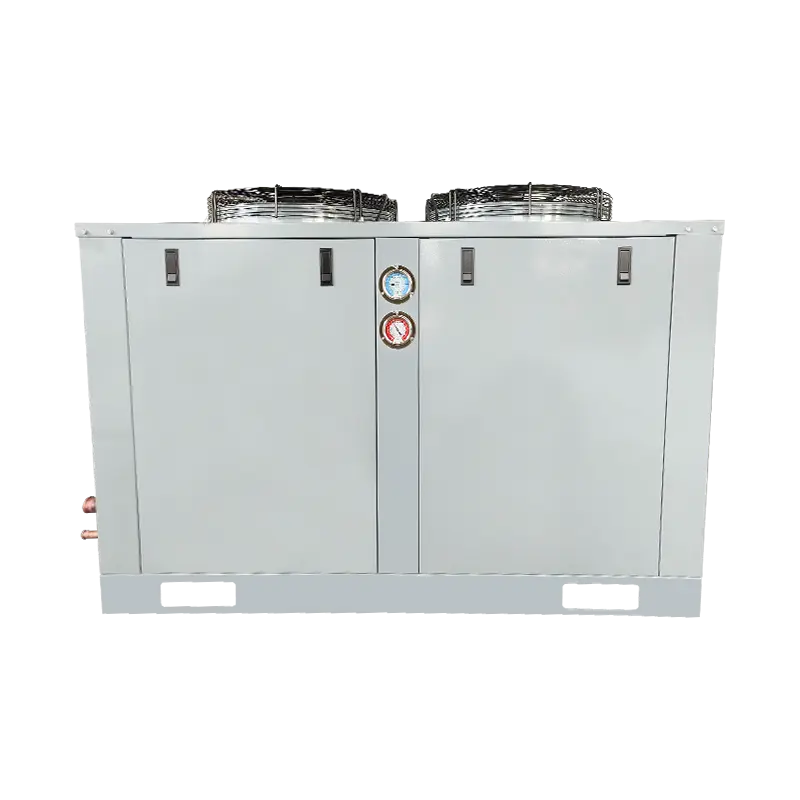

Felső levegőkimeneti kondenzációs egység (Copeland kompresszorral) 8-40 LE

A Top Air Outlet kondenzációs egység (Copeland kompresszorral) 8-40 LE, amelyet egy megbízható Copeland scroll kompresszor hajt meg, úgy tervezték, hogy kiemelkedő hűtési teljesítményt és energiahatékonyságot biztosítson az alkalmazások széles körében. A 8 LE-től 40 LE-ig terjedő lóerőválasztékkal ez az egység különösen alkalmas közepes és nagy méretű hűtési projektekhez, mint például hűtőraktárak, élelmiszer-feldolgozó létesítmények, szupermarketek és logisztikai központok. Felső levegőkimeneti kialakítása erős függőleges légáramlást, kiváló hőelvezetést és rugalmasabb telepítést biztosít még összetett környezetben is. A Copeland fejlett scroll technológiájával az egység stabil működést, alacsonyabb vibrációt és csökkentett zajt kínál, miközben jelentősen javítja az energiahatékonyságot és meghosszabbítja az élettartamot. Támogatja a sokoldalú hőmérséklet-tartományokat: -20 ~ 10 ℃ hűtéshez és frissen tartáshoz, -40 ~ 0 ℃ mélyfagyasztáshoz és -40 ~ -5 ℃ ultraalacsony hőmérsékletű alkalmazásokhoz. A tartós felépítés, a kompakt elrendezés és a könnyen hozzáférhető kialakítás egyszerűvé teszi a telepítést és a karbantartást, miközben megbízható, hosszú távú teljesítményt biztosít nehéz körülmények között is.

Egységmodell		AOSZFA-4HP	AOSZFA-5LE	AOSZFA-6LE	AOSZFA-8LE	AOSZFA-10LE	AOSZFA-10LE	AOSZFA-10LE	AOSZFA-13LE	AOSZFA-15LE	AOSZFA-17LE
Kondenzált levegő kimeneti típus		Oldalsó levegőkimenet					Felső levegő kimenet
Párolgási hőmérséklet/hűtőközeg		-40 ℃~0℃/R404A
Teljesítmény (V-Ph-Hz)		200~230/3/60 /380~420/3/60
Kompresszor	Írja be	Emerson Scroll kompresszor
	Kapacitás (P)	4	5	6	8	10	8	10	13	15	17
	Modelll	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
Kondenzátor lapát és motor paraméterei	Márka	Orient					HaiLe
	Szám	1	2	2	2	2	2	2	2	2	2
	Teljesítmény (W)	130	130	130	130	130	230	420W	420W	550W	550W
	A rajongók specifikációi	500×148	500×148	500×148	500×148	500×148	450	500	500	550	550
	Levegőmennyiség (m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	8600×2
A kondenzátor réz specifikációja		内螺纹Belső menet
Kondenzációs terület (m²)		40	50	60	80	100	80	100	120	150	150
Kondenzátor rézcső		φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25X21,65)
A tartály térfogata (L)		5	8	8	10	10	10	10	12	15	15
A gömbszelepek és a hegesztett rézcsövek specifikációi			12 19 Menetes csatlakozó port		16 28 Hegesztési csatlakozó port		16 28 Hegesztési csatlakozó port		19 35 Hegesztési csatlakozó port
Hűtőtároláshoz javasolt hűtőtérfogat hőmérséklet-tartomány 0-18 C (m³)		40-60	50-100	60-120	80-140	100-150	80-140	100-150	120-200	150-300	150-300
Hűtési kapacitás	Párolgási hőmérséklet	Vizsgálati feltételek: A visszatérő levegő hőmérséklete 20 ℃, a túlhűtés foka OK; Kondenzációs hőmérséklet 40 ℃
	-40 ℃	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30 ℃	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20 ℃	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10 ℃	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5℃	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0℃	13100	16300	19550	/	/	/	/	/	/	/
Termék méretei: hosszúság × szélesség × magasság (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1444×894×1122
Termék méretei: hosszúság × szélesség × magasság (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
Csomagolás méretei: hossz × szélesség × magasság (mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×855
Zaj dB(A)		51	53	53	56	56	56	56	59	63	63
Nettó tömeg (kg)		75	90	99	122	129	/	/	/	/	/
Bruttó tömeg (kg)		82	97	106	130	137	/	/	/	/	/
Fojtóberendezés		Hőtágulási szelep (a felhasználó által biztosított)
Javasoljuk a hőtágulási szelep modell használatát		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Ajánlott léghűtős modell		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Megjegyzés: Az egység beépítésének hűsítő hatásának biztosítása érdekében ajánlatos olyan rézcsöveket használni, amelyek specifikációi nem kisebbek, mint a léghűtőé. A kondenzációs egységhez való csatlakozáskor változó átmérőjű rézcsövek használhatók!

Egységmodell		AOSZFIA-4HP	AOSZFIA-5LE	AOSZFIA-6LE	AOSZFIA-8LE	AOSZFIA-10LE	AOSZFIA-8LE	AOSZFIA-10LE	AOSZFIA-12LE	AOSZFIA-15LE	AOSZFIA-18LE
Kondenzált levegő kimeneti típus		Oldalsó levegőkimenet					Felső levegő kimenet
Párolgási hőmérséklet/hűtőközeg		-40 ℃ ~ -5 ℃/R404A
Teljesítmény (V-Ph-Hz)		380~420/3/50
Kompresszor	Írja be	Emerson Scroll kompresszor
	Kapacitás (P)	4	5	6	8	10	8	10	12	15	18
	Modelll	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
Kondenzátor lapát és motor paraméterei	Márka	Orient					HaiLe
	Szám	1	2	2	2	2	2	2	2	2	2
	Teljesítmény (W)	130	130	130	130	130	230	420W	420W	550W	780W
	A rajongók specifikációi	500×148	500×148	500×148	500X×148	500×148	450	500	500	550	600
	Levegőmennyiség (m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
A kondenzátor réz specifikációja		Belső menet
Kondenzációs terület (m²)		40	50	60	80	100	80	100	120	150	200
Kondenzátor rézcső		φ9(25X×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Tartály térfogata (L)		5	8	8	10	10	10	10	12	15	20
A gömbszelepek és a hegesztett rézcsövek specifikációi			12 19 Menetes csatlakozó port		16 28 Hegesztési csatlakozó port		16 28 Hegesztési csatlakozó port		19 35 Hegesztési csatlakozó port		19 42 Hegesztési csatlakozó port
Hűtőtároláshoz javasolt hűtőtérfogat temperature 0-18 C (m³)		40-60	50-100	60-120	80-140	100-150	80-140	100-150	120-200	150-300	200-400
Hűtési kapacitás	Párolgási hőmérséklet	Vizsgálati feltételek: A visszatérő levegő hőmérséklete 20 ℃, a túlhűtés foka OK; Kondenzációs hőmérséklet 40 ℃
	-40 ℃	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30 ℃	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20 ℃	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10 ℃	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5℃	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0℃	13950	16500	19950	/	/	/	/	/	/	/
Termék méretei: hosszúság × szélesség × magasság (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Termék méretei: hosszúság × szélesség × magasság (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Csomagolás méretei: hossz × szélesség × magasság (mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
Zaj dB(A)		51	53	53	56	56	56	56	59	63	65
Nettó tömeg (kg)		75	90	99	122	129	/	/	/	/	/
Bruttó tömeg (kg)		82	97	106	130	137	/	/	/	/	/
Fojtóberendezés		Hőtágulási szelep (a felhasználó által biztosított)
Javasoljuk a hőtágulási szelep modell használatát		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Ajánlott léghűtős modell		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Megjegyzés: Az egység beépítésének megfelelő hatásának biztosítása érdekében ajánlott olyan rézcsöveket használni, amelyek specifikációi nem kisebbek, mint a léghűtőé. A kondenzációs egységhez való csatlakozáskor változó átmérőjű rézcsövek használhatók!
