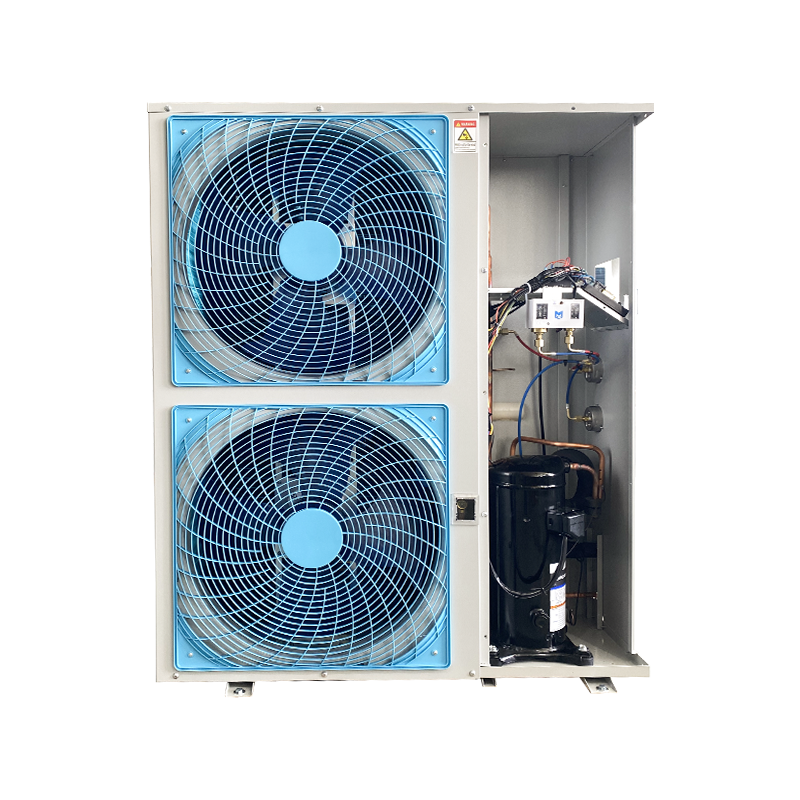

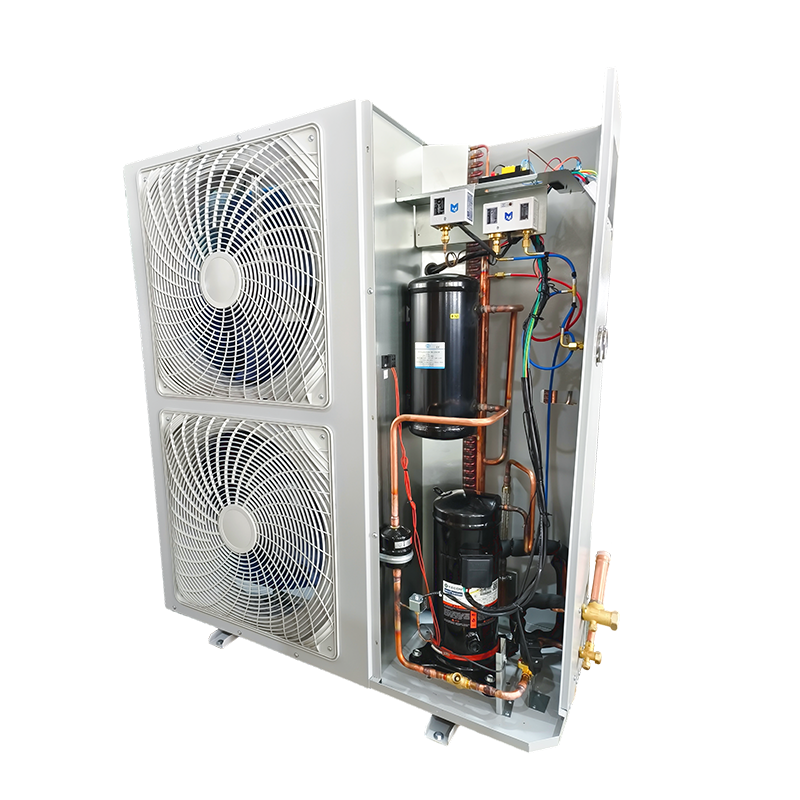

Egységmodell		AOSZX-1.2LE	AOSZX-1,5LE	AOSZX-2LE	AOSZX-3LE	AOSZX-4LE	AOSZX-5LE
Kondenzált levegő kimeneti típus		Oldalsó levegőkimenet
Párolgási hőmérséklet/hűtőközeg		R404A
Teljesítmény (V-Ph-Hz)		220~240/1/50
Kompresszor	Írja be	Scroll kompresszor
	Kapacitás (P)	1.2	1.5	2	3	4	5
	Modelllll	XR22B-B1-101	XR28B-B1-101	XR38B-B1-101	XR52B-B1-101	XR72B-B1-101	XR91B-B1-101
A kondenzátor lapát és a motor paraméterei	Márka	Orient
	Szám	1	1	1	1	1	2
	Teljesítmény (W)	60	60	60	130	130	130
	A rajongók specifikációi	480X153	480X153	480X153	500X148	500X148	500X148
	Levegőmennyiség (m³/h)	3500	3500	3500	5000	5000	5000X2
A kondenzátor coppe specifikációja		Belső menet
Kondenzációs terület (m²)		11	11	19	30	40	50
Kondenzátor rézcső		φ9(25X21,65)	φ9(25X21,65)	φ7(25X21,65)	φ7(25X21,65)	φ9(25X21,65)	φ7(25X21,65)
A tartály térfogata (l)		3	3	3	5	5	8
A gömbszelepek és a hegesztett rézcsövek specifikációi		6 12 Menetes csatlakozó port			10 16 Menetes csatlakozó port		12 19 Menetes csatlakozó port
Folyadékvezeték mágnesszelep
Látóüveg
Száraz típusú szűrő
Globe szelep márka		DUN AN
Javasolt hűtőtérfogat 0–18 C (m³) hideg tárolási hőmérséklet-tartományhoz		10-15	10-15	15-20	20-50	40-60	50-100
Hűtési kapacitás	Párolgási hőmérséklet	Vizsgálati feltételek: A visszatérő levegő hőmérséklete 20 ℃, a túlhűtés mértéke 0K; Kondenzációs hőmérséklet 40 ℃
	-30 ℃	1013	1175	1577	2245	3146	3839
	-25 ℃	1282	1486	1995	2840	3981	4857
	-15℃	1974	2288	3071	4374	6129	7477
	-10 ℃	2411	2796	3752	5342	7488	9136
	-5℃	2924	3390	4550	6478	9081	11078
	0℃	3526	4088	5486	7811	10950	13358
	10℃	5079	5890	7903	11253	15774	19243
Termék méretei: hossz x szélesség x magasság (mm)		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225
Csomagolás méretei: hossz x szélesség x magasság (mm)		1120x450x695	1120x450x695	1120x450x695	1120x450x955	1120x450x955	1120x450x1360
Beépítési hossz X szélesség (mm)		725×410	725×410	725×410	725×410	725×410	725×410
Zaj dB(A)		49.5	49.5	49.5	51	51	53
Nettó tömeg (kg)		48	48	51	71	75	90
Bruttó tömeg (kg)		55	55	58	78	82	97
Fojtóberendezés		Hőtágulási szelep (a felhasználó által biztosított)
Javasoljuk a hőtágulási szelep modell használatát		TES2 2#	TES2 2#	TES2 3#	TES2 4#	TES2 5#	TGES6
Ajánlott léghűtős modell		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0
Megjegyzés: Az egység beépítésének hűsítő hatásának biztosítása érdekében ajánlatos olyan rézcsöveket használni, amelyek specifikációi nem kisebbek, mint a léghűtőé. A kondenzációs egységhez való csatlakozáskor változó átmérőjű rézcsövek használhatók

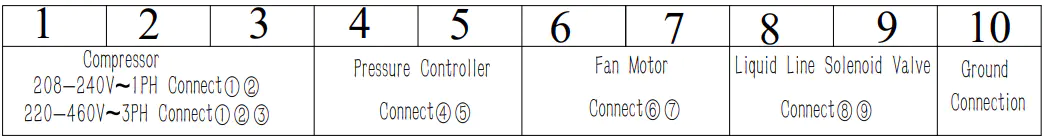

Bekötési rajz

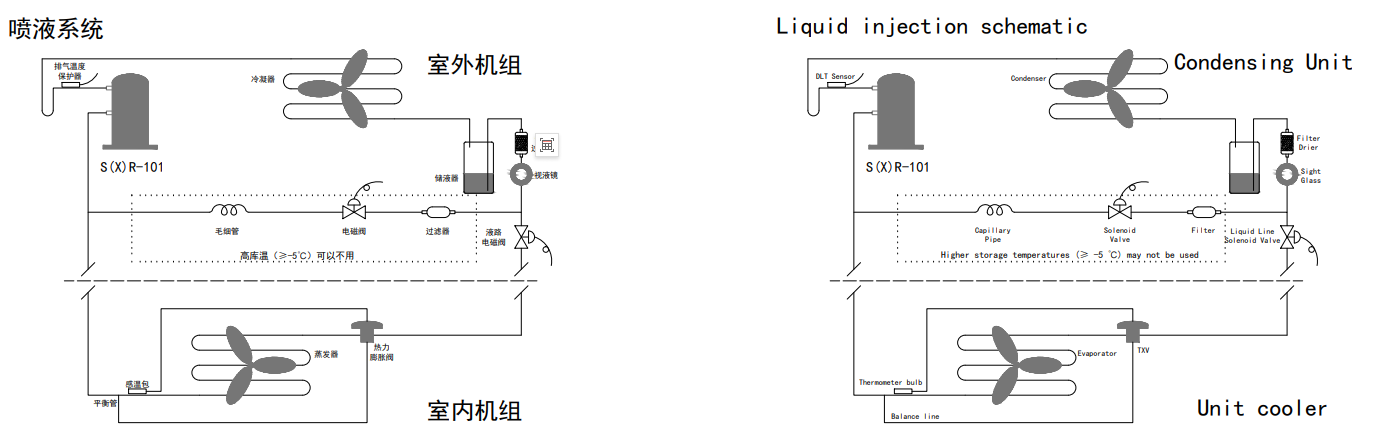

A hűtő- és fagyasztórendszer sematikus diagramja

Egységmodell		AOSZXV-1,2LE	AOSZXV-1,5LE	AOSZXV-2LE	AOSZXV-3LE	AOSZXV-4LE	AOSZXV-5LE	AOSZXV-6H	AOSZXV-8LE	AOSZXV-10LE	AOSZXV-8LE	AOSZXV-10LE	AOSZXV-12LE	AOSZXV-15LE	AOSZXV-20LE
Kondenzált levegő kimeneti nyílás típusa		Oldalsó levegőkimenet									Felső levegőkimenet
Párolgási hőmérséklet/hűtőközeg		-40 ℃ ~ 0 ℃ /R404A
Teljesítmény (V-Ph-Hz)		380~420/3/50 460/3/60													380/3/60
Kompresszor	Írja be	Scroll kompresszor
	Kapacitás (P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	Modelllll	XFV09B-A1-181	XFV10B-A1-181	XFV15B-A1-181	XFV20B-A1-181	XFV28B-A1-181	XFV35B-A1-181	XFV42B-A1-181	XFV51B-A1-181	XFV72B-A1-181	XFV51B-A1-181	XFV72B-A1-181	XFV80B-A1-181	XFV100B-A1-181	XFV120B-A1-181
Kondenzátor lapát és motor paraméterei	Márka	Orient									HaiLe
	Szám	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	Teljesítmény (W)	60	60	60	130	130	130	130	130	130	230	420W	420W	550W	780W
	A rajongók specifikációi	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	Levegőmennyiség (m³/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
A kondenzátor coppe specifikációja		Belső menet
Kondenzációs terület (m²)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
Kondenzátor rézcső		φ9(25X21,65)	φ9(25×21,65)	φ7(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25X×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Tartály térfogata (L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
A gömbszelepek és a hegesztett rézcsövek specifikációi		6 12 Menetes csatlakozó port			10 16 Menetes csatlakozó port		12 19 Menetes csatlakozó port		16 28 Hegesztési csatlakozó port		16 28 Hegesztési csatlakozó port		19 35 Hegesztési csatlakozó port		19 42 Hegesztési csatlakozás
Hűtőtároláshoz javasolt hűtőtérfogat hőmérséklet-tartomány 0-18 C (m³)		10-15	10-15	15-20	20-50	40-60	50-100	60-120	80-140	100-150	80-140	100-150	120-200	150-300	200-400
Hűtési kapacitás(W)	Párolgási hőmérséklet	Vizsgálati feltételek: Visszatérő levegő hőmérséklete 20 ℃, utóhűtési foka OK; Kondenzációs hőmérséklet 40 ℃
	-40 ℃	621	726	1018	1414	1916	2419	2890	3569	4963	3569	4963	5655	6911	8551
	-30 ℃	1011	1182	1658	2302	3121	3939	4706	5811	8083	5811	8083	9208	11255	13925
	-20 ℃	1575	1841	2583	3587	4862	6137	7333	9055	12594	9055	12594	14347	17535	21696
	-10 ℃	2339	2735	3836	5327	7221	9115	10891	13448	18704	13448	18704	21308	26044	32223
	0℃	3295	3851	5402	7502	10170	12837	15338	18939	26341	18939	26341	30009	36678	45380
Termék méretei: hosszúság × szélesség × magasság (mm)		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Termék méretei: hosszúság × szélesség × magasság (mm)		1120x450x695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Csomagolás méretei: hossz × szélesség × magasság (mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
Zaj dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
Nettó tömeg (kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
Bruttó tömeg (kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
fojtóberendezés		Hőtágulási szelep (a felhasználó által biztosított)
Javasoljuk a hőtágulási szelepes modell használatát		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Ajánlott léghűtős modell		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS403AD09.7	HS404AD11.9	HS404AD13.5	HS504AD16.5	HS504AD20.8
Megjegyzés: Az egység beépítésének hűsítő hatásának biztosítása érdekében ajánlatos olyan rézcsöveket használni, amelyek specifikációi nem kisebbek, mint a léghűtőé. A kondenzációs egységhez való csatlakozáskor változó átmérőjű rézcsövek használhatók!

Egységmodell		AOSZXL-1,2LE	AOSZXL-1,5LE	AOSZXL-2LE	AOSZXL-3LE	AOSZXL-4LE	AOSZXL-5LE	AOSZXL-6H	AOSZXL-8LE	AOSZXL-10LE	AOSZXL-8LE	AOSZXL-10LE	AOSZXL-12LE	AOSZXL-15LE	AOSZXL-20LE
Kondenzált levegő kimeneti nyílás típusa		Oldalsó levegőkimenet									Felső levegő kimenet
Párolgási hőmérséklet/hűtőközeg		-40 ℃~-5℃/R404A
Teljesítmény (V-Ph-Hz)		380~420/3/50													380/3/60
Kompresszor	Írja be	Scrollcompressor
	Kapacitás (P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	Modelllll	XFL09B-A1-105	XFL10B-A1-105	XFL15B-A1-105	XFL20B-A1-105	XFL28B-A1-105	XFL35B-A1-105	XFL42B-A1-105	XFL51B-A1-105	XFL72B-A1-105	XFL51B-A1-105	XFL72B-A1-105	XFL80B-A1-105	XFL100B-A1-105	XFL120B-A1-105
Kondenzátor lapát és motor paraméterei	Márka	Orient									HaiLe
	Szám	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	Teljesítmény (W)	60	60	60	130	130	130	130	130	130	230	420	420	550	780
	A rajongók specifikációi	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	Levegőmennyiség (m³/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
A kondenzátor coppe specifikációja		Belső szál
Kondenzációs terület (m²)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
Kondenzátor rézcső		φ9(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Tartály térfogata (L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
A gömbszelepek és a hegesztett rézcsövek specifikációi		6 12 Menetes csatlakozó port			10 16 Menetes csatlakozó port		12 19 Menetes csatlakozó port		16 28 Hegesztési csatlakozó port		16 28 Hegesztési csatlakozó port		19 35 Hegesztési csatlakozó port		19 42 Hegesztési csatlakozó port
Hűtőtároláshoz javasolt hűtőtérfogat hőmérséklet-tartomány 0-18 C (m³)		10-15	10-15	15-20	20-50	40-60	50-100	60-120	80-140	100-150	80-140	100-150	120-200	150-300	200-400
Hűtési kapacitás(W)	Párolgási hőmérséklet	Vizsgálati feltételek: Visszatérő levegő hőmérséklete 20 ℃, utóhűtési foka OK; Kondenzációs hőmérséklet 40 ℃
	-40 ℃	621	726	1018	1414	1916	2419	2890	3569	4963	3569	4963	5655	6911	8551
	-30 ℃	1011	1182	1656	2302	3121	3939	4706	5811	8083	5811	8083	9208	11255	13925
	-25 ℃	1269	1484	2081	2890	3918	4945	5909	7296	10147	7296	10147	11560	14129	17481
	-15℃	1932	2258	3167	4399	5963	7527	8993	11104	15444	11104	15444	17595	21504	26606
	-10 ℃	2339	2735	3836	5327	7221	9115	10891	13448	18704	13448	18704	21308	26044	32223
	-5℃	2796	3268	4584	6367	8630	10894	13016	16072	22354	16072	22354	25467	31126	38511
Termék méretei: hosszúság × szélesség × magasság (mm)		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Termék méretei: hosszúság × szélesség × magasság (mm)		1120×450×695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350X490X1510	1350X490X1510	1580X880X1180	1530X880X1090	1645X900X1170	1645X1015X1290	1830X1200X1390
Csomagolás méretei: hossz × szélesség × magasság (mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970x855	970x860
Zaj dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
Nettó tömeg (kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
Bruttó tömeg (kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
Fojtóberendezés		Hőtágulási szelep (a felhasználó által biztosított)
Javasoljuk a hőtágulási szelep modell használatát		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Ajánlott léghűtős modell		HS401AJ01.8	HS401AJ01.8	HS401AJ01.8	HS401AJ02.5	HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Megjegyzés: Az egység beépítésének hűsítő hatásának biztosítása érdekében ajánlatos olyan rézcsöveket használni, amelyek specifikációi nem kisebbek, mint a léghűtőé. A kondenzációs egységhez való csatlakozáskor változó átmérőjű rézcsövek használhatók!

Egységmodell		AOSZX-1.2LE	AOSZX-1,5LE	AOSZX-2LE	AOSZX-3LE	AOSZX-4LE	AOSZX-5LE	AOSZX-6H	AOSZX-8LE	AOSZX-10LE	AOSZX-8LE	AOSZX-10LE	AOSZX-12LE	AOSZX-15LE	AOSZX-20LE
Kondenzált levegő kimeneti nyílás típusa		Oldalsó levegőkimenet									Felső levegő kimenet
Párolgási hőmérséklet/hűtőközeg		-30 ℃~10℃/R404A
Teljesítmény (V-Ph-Hz)		380~420/3/50 460/3/60													380/3/60
Kompresszor	Írja be	Scroll kompresszor
	Kapacitás (P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	Modelllll	XR22B-A1-101	XR28B-A1-101	XR38B-A1-101	XR52B-A1-101	XR72B-A1-101	XR91B-A1-101	XR110B-A1-101	XR135B-A1-101	XR190B-A1-101	XR135B-A1-101	XR190B-A1-101	XR215B-A1-101	XR260B-A1-101	XR280B-A1-101
Kondenzátor lapát és motor paraméterei	Márka	Orient									HaiLe
	Szám	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	Teljesítmény (W)	60	60	60	130	130	130	130	130	130	230	420W	420W	550W	780W
	A rajongók specifikációi	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	Légtérfogat (m³/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
A kondenzátor coppe specifikációjar		Belső menet
Kondenzációs terület (m²)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
Kondenzátor rézcső		φ9(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Tartály térfogata (L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
A gömbszelepek és a hegesztett rézcsövek specifikációi		6 12 Menetes csatlakozó port			10 16 Menetes csatlakozó port		12 19 Menetes csatlakozó port		16 28 Hegesztési csatlakozó port		16 28 Hegesztési csatlakozó port		19 35 Hegesztési csatlakozó port		19 42 Hegesztési csatlakozás port
Hűtőtároláshoz javasolt hűtőtérfogat temperature 0-18 C (m³)		10-15	10-15	15-20	20-50	40-60	50-100	60-120	80-140	100-150	80-140	100-150	120-200	150-300	200-400
hűtési kapacitás	Párolgási hőmérséklet	Vizsgálati feltételek: A visszatérő levegő hőmérséklete 20 ℃, a túlhűtés foka OK; Kondenzációs hőmérséklet 40 ℃
	-30 ℃	1022	1190	1642	2236	3286	3850	4795	5904	8262	5904	8262	9415	11354	12096
	-25 ℃	1293	1505	2078	2829	4158	4886	6068	7471	10455	7471	10455	11914	14367	15307
	-15℃	1991	2317	3199	4355	6401	7598	9340	11501	16094	11501	16094	18340	22117	23563
	-10 ℃	2432	2831	3908	5321	7821	9330	11412	14052	19664	14052	19664	22408	27023	28789
	-5℃	2949	3433	4739	6453	9484	11357	13838	17039	23845	17039	23845	27172	32768	34910
	0℃	3556	4140	5714	7781	11436	13715	16687	20547	28753	20547	28753	32765	39513	42096
	10℃	5122	5963	8231	11209	16474	19596	24038	29596	41420	29596	41420	47200	56920	60642
Termék méretei: hosszúság × szélesség × magasság (mm)		1000×440×575	1000×440×575	1000×440×57	1000×440×8	1000×440×8	1000×440×122	1000×440×122	1230×490×135	1230×490×135	1380×764×102	1344×764×922	1444×764×102	1444×894×112	1644×899×1222
Termék méretei: hosszúság × szélesség × magasság (mm)		1120×450×695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×129	1830×1200×1390
Csomagolás méretei: hossz × szélesség × magasság (mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970x855	970×860
Zaj dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
Nettó tömeg (kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
Bruttó tömeg (kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
Fojtóberendezés		Hőtágulási szelep (a felhasználó által biztosított)
Javasoljuk a hőtágulási szelep modell használatát		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Ajánlott léghűtős modell		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS403AD09.7	HS404AD11.9	HS404AD13.5	HS504AD16.5	HS504AD20.8
Megjegyzés: Az egység telepítésének hűsítő hatásának biztosítása érdekében ajánlatos olyan rézcsöveket használni, amelyek specifikációi nem kisebbek, mint a léghűtőé. A kondenzációs egységhez való csatlakozáskor változó átmérőjű rézcsövek használhatók!
