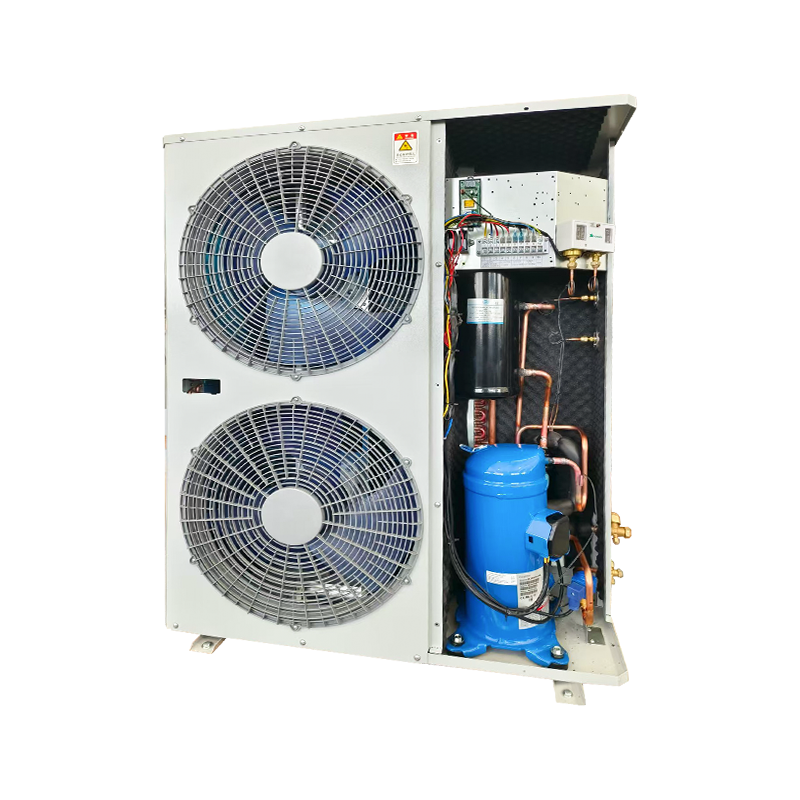

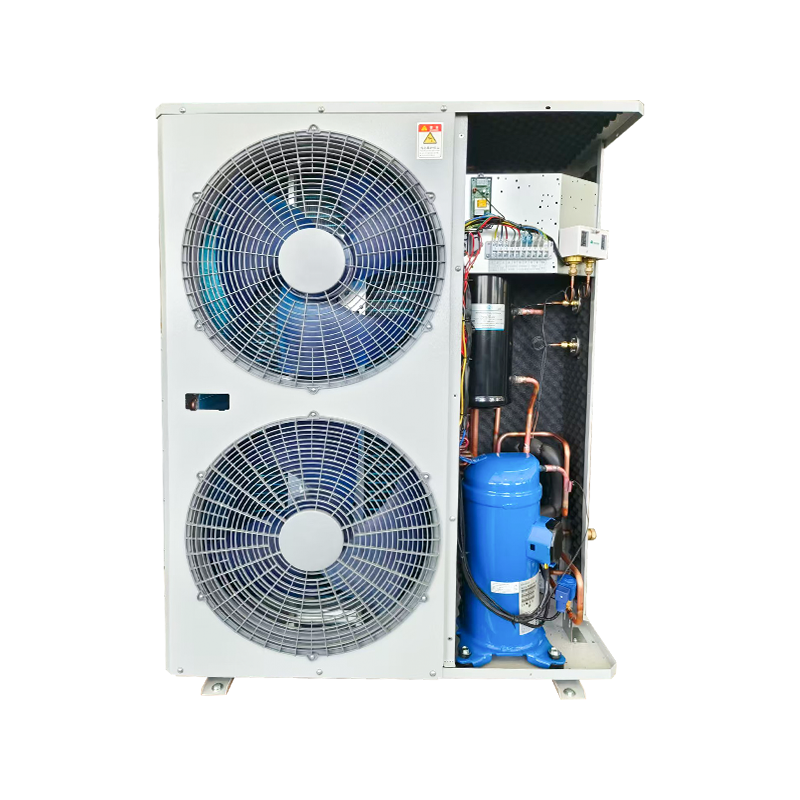

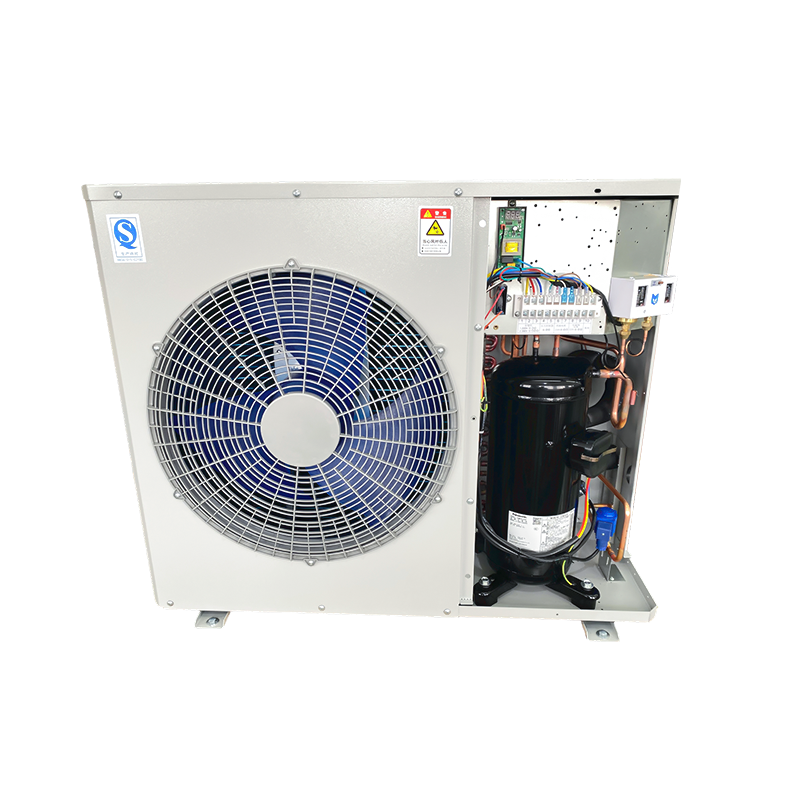

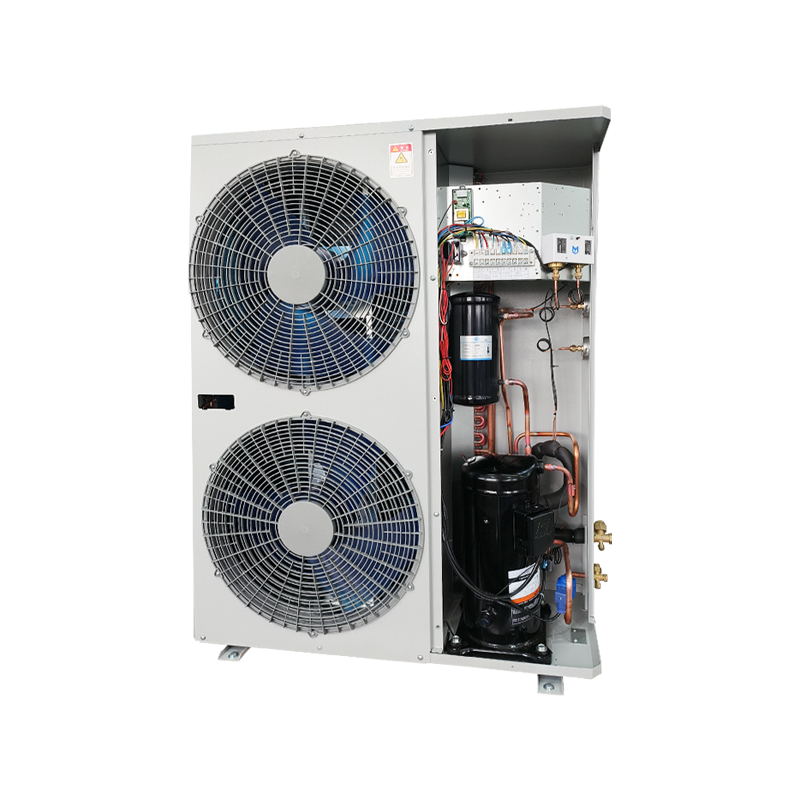

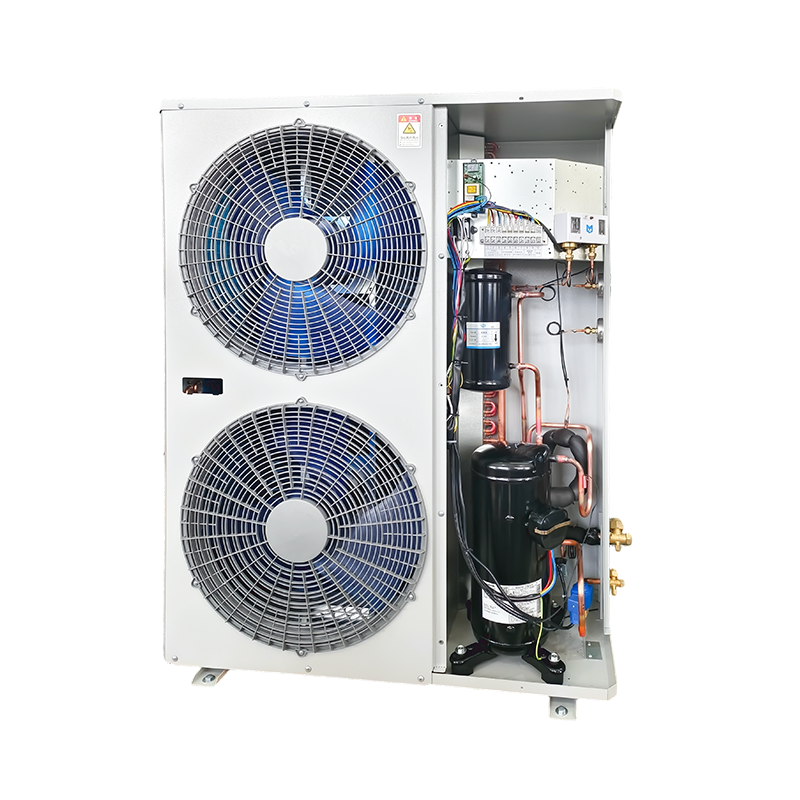

Oldalsó levegőkimeneti kondenzációs egység (Panasonic kompresszorral) 3-12 LE

Az OLDALSÓ LEVEGŐKIMENETI KONDENZÁLÓ EGYSÉG (Panasonic kompresszorral) 3-12 LE, megbízható Panasonic scroll kompresszorral felszerelve, hatékony és tartós megoldás, amelyet a hűtési igények széles skálájának kielégítésére terveztek. A 3 LE-től 12 LE-ig terjedő kapacitással ez az egység kiváló rugalmasságot biztosít különböző méretű projektekhez, a kereskedelmi hűtőkamráktól az élelmiszer-tartósító és feldolgozó létesítményekig. Oldalsó levegőkimeneti kialakítása javítja a légáramlást, fokozza a hőleadást, és kényelmesebb beszerelést tesz lehetővé korlátozott helyeken. A Panasonic fejlett scroll technológiájával készült, stabil működést, csökkentett zajszintet és magas energiahatékonyságot biztosít, így költségmegtakarítást és hosszú élettartamot biztosít. Az egység sokoldalú hőmérsékleti tartományokat támogat: -30–5 ℃, ideális közepes és alacsony hőmérsékletű tároláshoz, és -15–10 ℃, tökéletesen alkalmas frissen tartásra, kijelző hűtésére és általános hűtési alkalmazásokra. Kompakt szerkezete, robusztus felépítése és felhasználóbarát kialakítása egyszerűvé teszi a karbantartást és egyenletes teljesítményt. Az ügyfelek számíthatnak erre az egységre a nagy hűtési kapacitás, az energiatakarékos teljesítmény és a megbízható működés érdekében még kihívásokkal teli körülmények között is. Akár szupermarketekben, élelmiszergyártásban, hűtőlánc logisztikában vagy különféle méretű hűtési projektekben alkalmazzák, a Panasonic scroll kompresszorral ellátott oldalsó levegőkimeneti kondenzációs egység megbízható eredményeket biztosít, így okos és értékes választás a hatékonyságra, tartósságra és hosszú távú teljesítményre törekvő vállalkozások számára.

Egységmodell		AOSZS-3LE	AOSZS-4HP	AOSZS-3LE	AOSZS-4HP	AOSZS-5LE	AOSZS-6LE	AOSZS-8LE	AOSZS-10LE	AOSZS-12LE
Kondenzált levegő kimeneti típus		Oldalsó levegőkimenet							Felső levegő kimenet
Párolgási hőmérséklet/hűtőközeg		-30 ℃ ~ 5 ℃ /R22
Teljesítmény (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompresszor	Írja be	Panasonic Scroll kompresszor
	Kapacitás (P)	3	4	3	4	5	6	8	10	12
	Modelll	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
Kondenzátor lapát és motor paraméterei	Márka	Orient							HaiLe
	Szám	1	1	1	1	2	2	2	2	2
	Teljesítmény (W)	130	130	130	130	130	130	130	2×420	2×420
	A rajongók specifikációi	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Levegőmennyiség (m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
A kondenzátor réz specifikációja		Belső menet
Kondenzációs terület (m²)		30	40	30	40	50	60	80	100	200
Kondenzátor rézcső		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
A tartály térfogata (L)		5	5	5	5	8	8	10	10	12
A gömbszelepek és a hegesztett rézcsövek specifikációi		10 16 Menetes csatlakozó port		10 16 Menetes csatlakozó port		12 19 Menetes csatlakozó port		16 28 Hegesztési csatlakozó port
Hűtőtároláshoz javasolt hűtőtérfogat hőmérséklet-tartomány 0-18 C(m³		20-50	40-60	20-50	40-60	50-100	60-120	80-140	100-150	120-200
Hűtőteljesítmény (W)	Párolgási hőmérséklet	Vizsgálati feltételek: A visszatérő levegő hőmérséklete 20 ℃, a túlhűtés foka OK; Kondenzációs hőmérséklet 40 ℃
	-30 ℃	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15℃	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5℃	8370	8870	8370	8870	11260	12890	14110	15660	17020
A termék méretei: hossz × szélesség × magasság (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Csomagolás méretei: hossz × szélesség × magasság (mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645X900×1170
Beépítési hossz × szélesség (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Zaj dB(A)		51	51	51	51	53	53	56	56	59
Nettó tömeg (kg)		71	75	71	75	90	99	122	/	/
Bruttó tömeg (kg)		78	82	78	82	97	106	130	/	/
Fojtóberendezés		Hőtágulási szelep (a felhasználó által biztosított)
Javasoljuk a hőtágulási szelep modell használatát		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Ajánlott léghűtős modell		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Megjegyzés: Az egység telepítésének hűsítő hatásának biztosítása érdekében javasolt olyan rézcsövek használata, amelyek specifikációi nem kisebbek, mint a léghűtőé. A kondenzációs egységhez való csatlakozáskor változó átmérőjű rézcsövek használhatók!

Egységmodell		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5LE	AOSGS-6HP	AOSGS-8HP	AOSGS-10 LE	AOSGS-12LE
Kondenzált levegő kimeneti típus		Oldalsó levegőkimenet							Felső levegő kimenet
Párolgási hőmérséklet/hűtőközeg		-15℃~10℃ /R22
Teljesítmény (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompresszor	Írja be	Panasonic Scroll kompresszor
	Kapacitás (P)	3	4	3	4	5	6	8	10	12
	Modelll	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
Kondenzátor lapát és motor paraméterei	Márka	Orient							HaiLe
	Szám	1	1	1	1	2	2	2	2	2
	Teljesítmény (W)	130	130	130	130	130	130	130	2×420	2×420
	A rajongók specifikációi	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Térfogat (m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
A kondenzátor réz specifikációja		Belső menet
Kondenzációs terület (m²)		30	40	30	40	50	60	80	100	200
Kondenzátor rézcső		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Tartály térfogata (L)		5	5	5	5	8	8	10	10	12
A gömbszelepek és a hegesztett rézcsövek specifikációi		10 16 Menetes csatlakozó port		10 16 Menetes csatlakozási port		12 19 Menetes csatlakozó port		16 28 Hegesztési csatlakozó port
Hűtőtároláshoz javasolt hűtőtérfogat hőmérséklet tartomány 0-~18 C(m³)		20-50	40-60	20-50	40-60	50-100	60-120	80-140	100-150	120-200
Hűtőteljesítmény (W)	Párolgási hőmérséklet	Vizsgálati feltételek: A visszatérő levegő hőmérséklete 20 ℃, a túlhűtés foka OK; Kondenzációs hőmérséklet 40 ℃
	-15℃	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0℃	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10℃	8370	12260	8370	12260	14950	18790	33210	38050	44890
Termék méretei: hosszúság × szélesség × magasság (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Termék méretei: hosszúság × szélesség × magasság (mm)		1120x450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120x450x1360	1350X490X1510	1530X880X1090	1645×900×1170
Csomagolás méretei: hossz × szélesség × magasság (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Beépítési hossz × szélesség (mm)		51	51	51	51	53	53	56	56	59
Nettó tömeg (kg)		71	75	71	75	90	99	122	/	/
Bruttó tömeg (kg)		78	82	78	82	97	106	130	/	/
Fojtóberendezés		Hőtágulási szelep (a felhasználó által biztosított)
Javasoljuk a hőtágulási szelep modell használatát		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Ajánlott léghűtős modell		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Megjegyzés: Az egység telepítésének hűsítő hatásának biztosítása érdekében javasolt olyan rézcsövek használata, amelyek specifikációi nem kisebbek, mint a léghűtőé. A kondenzációs egységhez való csatlakozáskor változó átmérőjű rézcsövek használhatók!
